熵基中控接门禁考勤，伸缩门，开关，地感教程

作者: make 发布: 2026年6月2日 12阅读 0评论

首先中控考勤机

12v接正极，GND是负极。

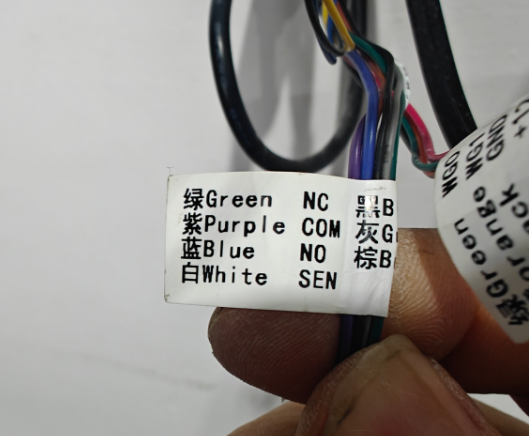

考勤上面的线路，紫色COM接伸缩门上面的公共。NO接伸缩门上面的开。

1.紫色(COM公共)>接闸机主板【公共】端子
2.蓝色(NO常开)>接闸机主板【开]端子
3.剩余线全部悬空不动

开关和门禁的接法一样

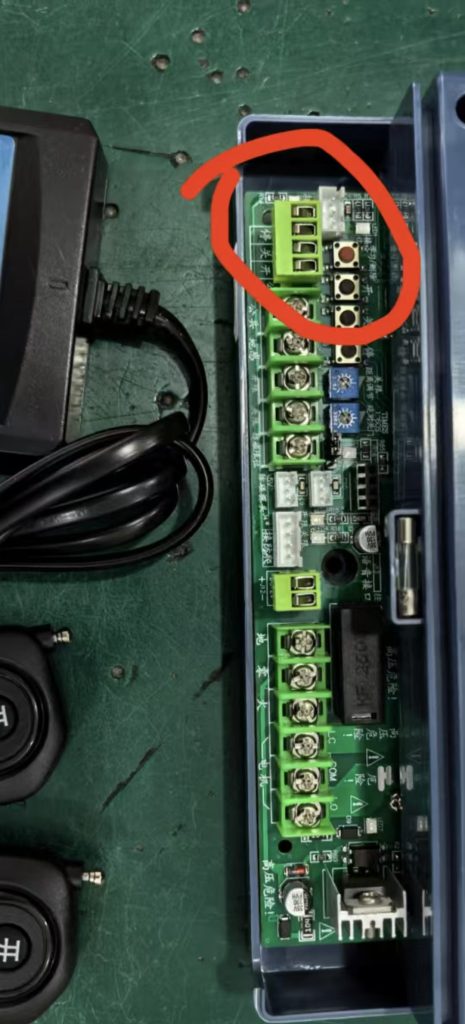

伸缩门图

地感正负极接接好， COM接公共，另外一个接地感。
